Automatische Rundbehälter-Etikettiermaschine vom vertikalen Typ

Diese Maschine ist für das Beschriften der kreisförmigen Oberfläche anwendbar, wie runder Behälter, die ausführliche Anwendungsbeschreibung als folgende Tabelle:

Problem	Anwendungsbeschreibung
Anwendbarer Behälter	Die folgenden Szenarien können für eine Maschine ausgewählt werden: 1) Runder Behälter, wie runde Flasche 2) Kreisförmige Oberfläche, z. B. Behälter mit einem Kreisbogenabschnitt
Anwendbare Art des Etiketts	Selbstklebendes Etikett 1) Standardmäßig nicht transparent 2) Transparent als optional
Nummer des Etiketts	1) 1 Etikett 2) 2 Etiketten, die auf einer Etikettenrolle gedruckt wurden

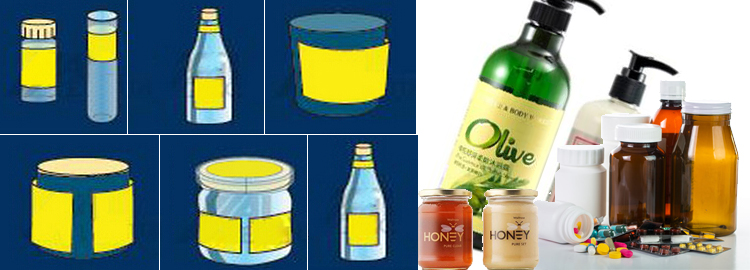

Im Folgenden sind die Referenzstile von Containern aufgeführt:

Standartfunktionen

• Geeignet für runde Behälter oder Behälter mit Kreisbogen-, Signal- oder Doppelkennzeichnung

• Edelstahl 304 und hochwertige Aluminiumlegierung als Konstruktion der Maschine

• Einzigartige Etikettierköpfe ermöglichen ein gleichmäßigeres Anziehen und Spannen des Etiketts. Und versichern Sie die Etikettiergenauigkeit.

• Der Profi Kennzeichnung Gerät verbessert die Qualität der Kennzeichnung. Damit keine Falten und keine Blasen entstehen. Und Dichtheit der Überlappung.

• Kalibrierwaagen sind ein praktisches Gerät für die Anpassung von Contain-Formen

• SPS- und Touchscreen-HMI-Steuerung für intelligente Bedienung und Fehlerbehebung

• Intelligente Steuerung, automatische photoelektrische Verfolgung, ohne Objekt, ohne Beschriftung, ohne automatische Korrektur der Beschriftung

Optionale Funktionen

• Sensor zur Erkennung transparenter Etiketten

• Online-Codebalkendruck

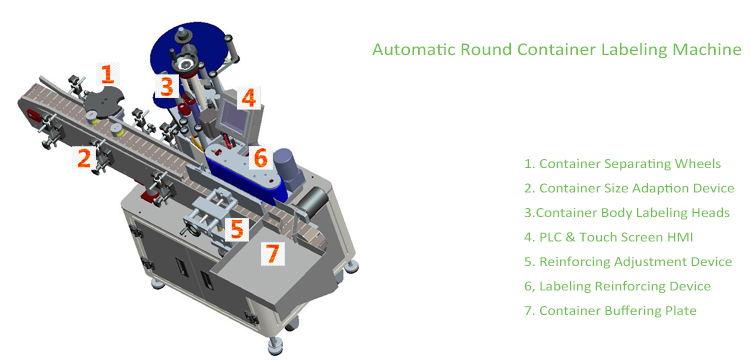

Entsprechend der SPS-Parametereinstellung über Touchscreen-HMI wird der Behälter vom vorgelagerten Prozess über das Förderband geführt. Vorbei an den Containertrennrädern. Durch die Sychonisierung mit dem Behälter und dem Etikettiererkennungssystem erhält der Behälter eine genaue Etikettierung durch die Etikettierköpfe. Das Etikettierverstärkungsgerät stellt als letzten Schritt die Etikettierqualität sicher.

Mit Ausnahme des Designs der Maschine bestimmt die Konfiguration der Schlüsselkomponenten die Qualität der Maschine oder Anlage. Nachfolgend finden Sie die Auswahlliste für die Konfiguration der Schlüsselkomponenten:

Nein	Komponenten	Material / Kurzliste
1	Programmierbare Steuerung	Delta, Siemens, Mitsubishi, Panosonic
2	Berührungssensitiver Bildschirm	Weinview, Siemens, Delta, Kinco, Panosonic
3	Schritt- / Servomotor	Teco, Delta, Panosonic, Leadshine
4	Frequenzumrichter	Delta, Schneider, Leadshine
5	Wichtige elektrische Komponenten	Schneider, Chint, Ls, Ark
6	Schlüsselschutz & Relais	Schneider, Delixi
7	Zylinder, Filter	Airtac, SMC
8	Fotozellen-Sensor	Autonics, Keyence, Leuze, Panosonic, Datalogic

Katalog 1J-x-xxxxx
Kontroll-Methode	Automatisch
Nummer des Etiketts	1 als Standard oder 2 Etiketten, die auf derselben Etikettenrolle gedruckt wurden
Transparenz des Etiketts	Nicht transparent
Klebstoff	Selbstklebend
Codier- / Druckmaschine	Ausschließen
Breite des Etiketts	15-150 mm - Legen Sie das hintere Papier bei
Länge des Etiketts	20-340mm
Etikettiergeschwindigkeit	30-80 Stk / min für normalen Motor 40-120 Stk / min für Servomotor
Beschriftung Toleranz	+/- 1mm
Durchmesser des Behälters	25-100 mm
Rollenaußendurchmesser	280mm-max
Rolleninnendurchmesser	76mm
Standardgeschwindigkeit	Servomotor: 5 ~ 25 m / min Schrittmotor: 5 ~ 19 mt / min
Druckluft erforderlich	Unzutreffend
Luftverbrauch	Unzutreffend
Leistungsbedarf	Wechselstrom 220 V, 50/60 Hz
Stromverbrauch	0,53 kW
Ungefähres Gewicht (netto)	185 kg
Abmessung ('mm)	1950 * 1100 * 1300 mm

In der Praxis, im Vergleich mit der einfachen Maschine auf dem Markt, konzentrieren wir uns mehr auf die Details, die Vorteile wie in der folgenden Tabelle angegeben:

Beschriftungsziel	Unser Design
Keine Falten	Angemessene Etikettenführungsvorrichtung, umfassen a) Etikettenführung und -ziehen b) Beibehaltung der Etikettenspannung, c) Etikettentrennverfahren
Keine Blasen	Angemessene Kennzeichnungs- und Verstärkungsvorrichtungen
Genaue Kennzeichnung	a) Hochwertiger und positionsverstellbarer Etikettenerkennungssensor b) Vorrichtung zur Einstellung der Behälterposition c) Etikettierungssynchronisationskontrolle
Flexibler Betrieb	a) Pedalsteuerung / Automatische Erkennung b) Einfach- oder Doppeletiketten c) Codedruck integrierbar d) Flexible Programmierung durch SPS e) Notwendiger Schutz, wie Kurzschluss, Überlastung usw

Dokumentation

Damit Sie unsere Produkte bequem verstehen können, sind die folgenden Dokumente verfügbar, aber nicht beschränkt, und müssen beim Kauf bereitgestellt werden

Nein	Dokumentieren	Code	Beschreibung
1	Produktauswahlhilfe	SG	Auswahl oder Anpassung der geeigneten Produkte für die Kunden auf der Grundlage des Auswahlleitfadens, der den Projekthintergrund, die Parameter und die Anforderungen anderer Kunden enthält
2	Produktprofil	PP	Damit die Kunden die Übersicht über die Produkte verstehen, werden die Abschnitte Grundfunktionen, Anwendung, Konstruktion, Typische Produkte, Zulassungen und optionale Funktionen behandelt
3	Installationsanweisung	IM	Erklärt den Installationsschritt des Geräts und enthält auch Anweisungen zur Inbetriebnahme
4	Benutzerhandbuch	ÄH	Deckt den Inhalt von Betrieb und Wartung sowie Fehlersuche ab

Unsere Dienstleistungen

Anpassung

Anpassungsphilosophie

Die Produktdemonstration entspricht möglicherweise nicht perfekt Ihren Anforderungen. Unsere Philosophie ist es, Ihren tatsächlichen Bedarf anzupassen, um die Leerlaufkapazität und -funktion zu minimieren. Um Ihnen leistungsfähige und kostengünstige Produkte anzubieten. Folgende Faktoren sind bei der Anpassung zu berücksichtigen:

• Sensor zur Erkennung transparenter Etiketten

• Online-Codebalkendruck

Auswahlhilfe

Auswahlhandbücher sind in Umlauf. Kontaktieren Sie uns, um Unterstützung bei der Produktauswahl und -anpassung zu erhalten.

Erklärung

• Die in diesem Profil gezeigten Bilder stellen Produkte der Produktpalette dar und unterliegen dem neuesten oder kundenspezifischen Design
• Aufgrund der Vielzahl an Dokumentationsaktualisierungen werden die in diesem Profil angegebenen Daten möglicherweise nicht rechtzeitig aktualisiert. Bitte wenden Sie sich an unseren Kundendienst, um die neueste Version zu erhalten.
• Die Merkmale oder Funktionen erscheinen in diesem Profil vorbehaltlich der zusätzlichen Beschreibung des Angebots
